Tiêu Chuẩn Đường Ống Thép Cho Hệ Thống HVAC Và Điều Hòa Trung Chiller Tòa Nhà

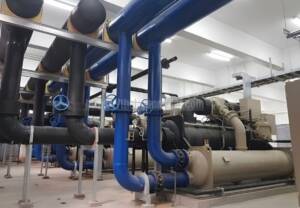

Hệ thống điều hòa trung tâm nước (Chiller) kết hợp mạng lưới thông gió, điều hòa không khí HVAC là hạng mục cơ điện trọng yếu, tiêu thụ năng lượng lớn nhất trong các tòa nhà cao tầng, trung tâm thương mại và tổ hợp nhà máy công nghiệp. Để vận chuyển lượng nước lạnh có nhiệt độ thấp (từ 5°C đến 7°C) và nước giải nhiệt (từ 30°C đến 35°C) tuần hoàn liên tục giữa cụm máy Chiller, tháp giải nhiệt và các thiết bị trao đổi nhiệt AHU/FCU, hệ thống đường ống dẫn bắt buộc phải chịu được áp suất vận hành cao, chu trình co giãn nhiệt dồn dập và chống chịu hiện tượng ăn mòn dưới lớp bảo ôn.

Việc tính toán và lựa chọn đúng chủng loại ống thép cùng hệ phụ kiện đi kèm theo các tiêu chuẩn quốc tế là điều kiện tiên quyết giúp hệ thống cơ điện vận hành an toàn, ngăn ngừa rủi ro rò rỉ và tối ưu hóa chi phí đầu tư dài hạn cho công trình.

Các tiêu chuẩn mác thép chuyên dụng cho hệ thống Chiller và HVAC

Trong thiết kế hệ thống HVAC cơ điện tòa nhà, các kỹ sư thường phân chia đường ống làm hai nhánh chính dựa trên điều kiện áp suất và nhiệt độ:

Nhánh ống thép không hàn chịu áp lực cao

Đối với các tuyến ống trục chính, ống góp (Header) kết nối trực tiếp từ cụm bơm nước lạnh Chiller và tháp giải nhiệt, áp suất tĩnh và động năng dòng chảy của nước giải nhiệt rất lớn.

• Tiêu chuẩn áp dụng: Lựa chọn tối ưu hàng đầu là Ống thép đúc đạt chuẩn ASTM A106 Grade B hoặc API 5L. Quy trình kéo rỗng phôi tròn đặc nguyên khối giúp ống đúc không có đường chỉ hàn dọc thân, loại bỏ hoàn toàn các điểm yếu ứng suất cơ học.
• Khả năng chịu nhiệt: Thép carbon đạt tiêu chuẩn ASTM A106 giữ được tính ổn định kết cấu vượt trội, không bị nứt gãy cơ học trước các chu kỳ thay đổi nhiệt độ đột ngột của nước lạnh tuần hoàn.

Nhánh ống thép dẫn lưu chất thông thường

Đối với các tuyến ống nhánh (Branch line) cấp đến các dàn lạnh AHU, FCU hoặc đường hồi nước ấm về tháp giải nhiệt có đường kính nhỏ và áp suất thấp hơn:

• Tiêu chuẩn áp dụng: Nhà thầu có thể sử dụng Ống thép đen hoặc Ống thép mạ kẽm đạt tiêu chuẩn ASTM A53 Grade A/B hoặc BS 1387 – 1985 để tiết kiệm ngân sách vật tư.
• Độ dày thành ống: Cấp độ dày thành ống phổ biến nhất cho hệ Chiller tòa nhà là Schedule 40 (SCH40) hoặc độ dày tiêu chuẩn STD theo quy chuẩn ASME B36.10M để đảm bảo độ dày thành kim loại đủ chịu lực nén và có dư tải cho hiện tượng bào mòn cơ học theo thời gian.

Quy cách kích thước và thử áp lực thủy tĩnh của đường ống Chiller

Để hỗ trợ công tác bóc tách khối lượng và thiết kế bản vẽ kỹ thuật, bảng thông số dưới đây cung cấp barem quy chuẩn đường kính ngoài (OD), độ dày màng thép tiêu chuẩn SCH40 và áp lực thử thủy tĩnh tương ứng từ kích thước DN50 đến DN300:

(Lưu ý: Chiều dài tiêu chuẩn của một cây ống xuất xưởng là 6 mét).

Tiêu chuẩn kết nối cơ khí và hệ thống phụ kiện phụ trợ

Mạng lưới đường ống Chiller HVAC tòa nhà rất phức tạp với nhiều nhánh rẽ và sự thay đổi hướng đi liên tục. Việc kết nối ống với nhau và với thiết bị trung tâm cần tuân thủ các nguyên tắc kỹ thuật đồng bộ:

Sử dụng phụ kiện hàn cho tuyến ống chịu áp

• Tiêu chuẩn chế tạo: Toàn bộ phụ kiện hàn bao gồm Co hàn 90 độ, Tê hàn chia nhánh, và côn giảm thu hẹp dòng chảy phải được đúc liền mạch từ thép carbon theo tiêu chuẩn kích thước ASME B16.9 để chịu tải đồng nhất với ống dẫn chính.
• Ưu điểm: Mối hàn nóng chảy giúp liên kết cơ học bền vững vĩnh viễn, triệt tiêu hoàn toàn khả năng rò rỉ khí và nước lạnh dưới áp suất rung lắc mạnh của hệ thống bơm tuần hoàn.

Sử dụng mặt bích kết nối thiết bị tháo lắp được

• Tiêu chuẩn áp dụng: Tại các vị trí nối ống vào đầu vào/đầu ra của máy Chiller, bình giãn nở, tháp giải nhiệt và các cụm van điều khiển, kỹ sư bắt buộc phải dùng mặt bích thép rèn đạt tiêu chuẩn JIS (10K, 16K) hoặc ANSI (Class 150, Class 300).
• Lưu ý lắp đặt: Vòng đệm làm kín đặt giữa hai mặt bích phải là loại đệm cao su chịu lạnh chuyên dụng hoặc đệm kim loại quấn xoắn bán kim loại (Spiral Wound Gasket) để tránh hiện tượng nứt, xơ rách do dải nhiệt độ thay đổi liên tục.

Phòng ngừa rỉ sét dưới lớp bảo ôn cách nhiệt (CUI)

Đặc thù của đường ống nước lạnh Chiller (5°C – 7°C) là sự chênh lệch nhiệt độ rất lớn so với môi trường bên ngoài, gây ra hiện tượng đọng sương (condensation) liên tục trên bề mặt ống nếu lớp cách nhiệt bảo ôn bị hở hoặc rách. Nước đọng lâu ngày ngấm vào lớp bông thủy tinh hay cao su lưu hóa sẽ gây ra hiện tượng ăn mòn kim loại dưới lớp bảo ôn (Corrosion Under Insulation – CUI), phá hủy thành ống từ bên ngoài vào trong mà kỹ sư rất khó phát hiện bằng mắt thường.

Quy trình ngăn ngừa rỉ sét bắt buộc phải thực hiện chặt chẽ tại công trường trước khi bọc bảo ôn:

1. Làm sạch phôi: Ống thép sau khi gá đặt phải được phun cát hoặc mài sạch cơ học để đạt tiêu chuẩn St2. Tiến hành dùng dung dịch tẩy dầu chuyên dụng để làm sạch thép, loại bỏ màng mỡ bảo quản cũ bám trên thân ống.
2. Sơn lót bảo vệ: Quét tối thiểu 1 đến 2 lớp sơn chống rỉ chuyên dụng chịu nhiệt lạnh cao bám chắc bề mặt kim loại để tạo màng ngăn cách nước.
3. Xử lý mối hàn: Các điểm hàn ghép bị cháy lớp bảo vệ cần được mài nhẵn xỉ hàn và dặm ngay sơn chống rỉ gốc nước trong vòng 2 giờ sau khi mài để ngăn hiện tượng rỉ chớp hình thành chân rỉ sâu dưới màng sơn.

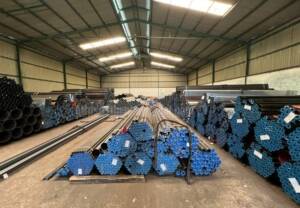

Lựa chọn vật tư cơ điện tối ưu tại Thép Hương Đạt

Để bảo đảm tính khớp nối chuẩn xác 100% của toàn bộ hệ thống cơ điện tòa nhà, việc đặt mua đồng bộ ống thép và phụ kiện từ một nhà cung cấp có đủ năng lực kiểm soát chất lượng là yếu tố vô cùng quan trọng đối với các chủ thầu và kỹ sư dự án.

Thép Hương Đạt với hành trình hoạt động thực tế từ năm 1999 chuyên cung cấp giải pháp vật tư cơ điện và đường ống áp lực trọn gói cho hàng ngàn dự án trên toàn quốc:

• Cam kết Ống thép đúc chính phẩm loại 1 nhập khẩu: Nhập khẩu trực tiếp từ các tập đoàn luyện kim lớn trên thế giới như Hengyang, Xigang, Baotou, Panjin Steel Pipe, Huitong Steel Pipe, Weierda Steel Pipe… đạt đầy đủ các mác thép chuyên dụng ASTM A106 Grade B, API 5L với chứng chỉ CO/CQ chuẩn xác theo từng lô hàng.
• Nhà phân phối cấp 1 trong nước: Phân phối các dòng sản phẩm ống thép mạ kẽm, ống thép đen, thép hộp từ các nhà máy Hòa Phát, SeAH, Sunsco đạt các tiêu chuẩn kiểm định khắt khe của dự án.
• Hệ sinh thái phụ kiện đa dạng: Đầy đủ các loại mặt bích áp lực, phụ kiện hàn ASME B16.9 (co, tê, côn giảm), phụ kiện ren chất lượng cao.
• Gia công chuyên nghiệp tại xưởng: Cung cấp dịch vụ gia công cắt theo chiều dài bản vẽ thiết kế, lăn ren tiện CNC đầu ống chuẩn xác, giúp nhà thầu loại bỏ hoàn toàn hao hụt vật tư dư thừa và rút ngắn thời gian thi công tại công trường.

Để nhận bảng tra quy cách chi tiết của hệ thống ống Chiller hoặc cần hỗ trợ tư vấn kỹ thuật về thông số áp lực thử của phụ kiện, anh/chị có thể gửi bản vẽ thiết kế hệ thống đường ống về cho đội ngũ kỹ sư của chúng tôi theo thông tin dưới đây để nhận phản hồi hỗ trợ chi tiết.
