Côn hàn (bầu giảm hàn đúc – Butt-welding Reducer) là phụ kiện hàn chuyên dụng để thay đổi đường kính ống, kiểm soát vận tốc dòng chảy và điều chỉnh áp suất hệ thống. Phụ kiện được chế tạo theo tiêu chuẩn ASME B16.9 và vật liệu ASTM A234 WPB, chịu tải áp lực tương đương ống thép đúc cùng cấp độ dày.
1. Phân loại và vị trí lắp đặt chuẩn kỹ thuật

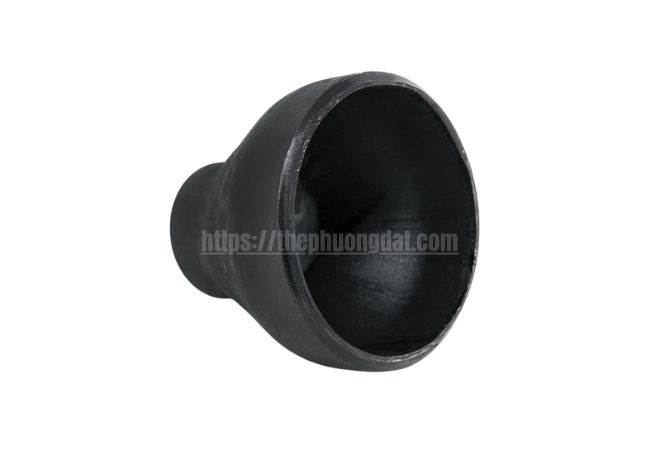

- Côn thu đồng tâm (Concentric Reducer): Hai đầu nằm trên cùng trục đối xứng. Ưu tiên lắp cho các tuyến ống thẳng đứng để phân bổ đều ứng suất cơ học quanh chu vi ống.

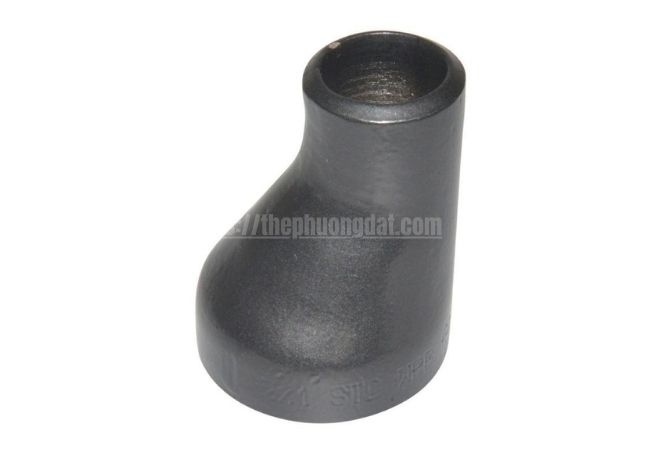

- Côn thu lệch tâm (Eccentric Reducer): Có một cạnh phẳng song song với trục ống. Chuyên dùng cho các tuyến ống nằm ngang:
- Mặt phẳng nằm trên: Lắp tại họng hút máy bơm ly tâm để triệt tiêu túi khí, ngăn ngừa hiện tượng xâm thực gây hỏng cánh bơm.
- Mặt phẳng nằm dưới : Lắp trên hệ giá đỡ để giữ nguyên cao độ đáy ống.
2. Bảng tra quy cách kích thước bầu giảm hàn ASME B16.9
| Quy cách (DN) | Đường kính ngoài (OD1 x OD2 – mm) | Chiều dài (L – mm) | Độ dày SCH40 (mm) | Trọng lượng SCH40 (kg/cái) | Độ dày SCH80 (mm) | Trọng lượng SCH80 (kg/cái) |
| DN50 x DN25 | 60.3 x 33.4 | 76 | 3.91 / 3.38 | 0.52 | 5.54 / 4.55 | 0.73 |
| DN50 x DN40 | 60.3 x 48.3 | 76 | 3.91 / 3.68 | 0.58 | 5.54 / 5.08 | 0.81 |
| DN80 x DN40 | 88.9 x 48.3 | 89 | 5.49 / 3.68 | 1.15 | 7.62 / 5.08 | 1.58 |
| DN80 x DN50 | 88.9 x 60.3 | 89 | 5.49 / 3.91 | 1.26 | 7.62 / 5.54 | 1.72 |
| DN100 x DN50 | 114.3 x 60.3 | 102 | 6.02 / 3.91 | 2.10 | 8.56 / 5.54 | 2.92 |
| DN100 x DN80 | 114.3 x 88.9 | 102 | 6.02 / 5.49 | 2.35 | 8.56 / 7.62 | 3.28 |
| DN150 x DN80 | 168.3 x 88.9 | 140 | 7.11 / 5.49 | 5.12 | 10.97 / 7.62 | 7.65 |
| DN150 x DN100 | 168.3 x 114.3 | 140 | 7.11 / 6.02 | 5.60 | 10.97 / 8.56 | 8.35 |
| DN200 x DN100 | 219.1 x 114.3 | 152 | 8.18 / 6.02 | 9.25 | 12.70 / 8.56 | 13.90 |
| DN200 x DN150 | 219.1 x 168.3 | 152 | 8.18 / 7.11 | 10.50 | 12.70 / 10.97 | 15.80 |
| DN250 x DN150 | 273.0 x 168.3 | 178 | 9.27 / 7.11 | 17.20 | 12.70 / 10.97 | 23.10 |
| DN250 x DN200 | 273.0 x 219.1 | 178 | 9.27 / 8.18 | 18.80 | 12.70 / 12.70 | 25.40 |
| DN300 x DN200 | 323.8 x 219.1 | 203 | 10.31 / 8.18 | 27.50 | 12.70 / 12.70 | 33.80 |
| DN300 x DN250 | 323.8 x 273.0 | 203 | 10.31 / 9.27 | 29.80 | 12.70 / 12.70 | 36.20 |
3. Quy trình gá hàn và sơn bảo vệ mối nối
- Tẩy mỡ bảo quản: Dùng dung dịch tẩy dầu Protect Clean làm sạch thép tại vùng vát mép dải 3cm để triệt tiêu lỗi rỗ khí ngầm khi hàn.
- Kiểm soát khe hở chân gốc: Duy trì khoảng cách gá lắp từ 1.6mm đến 3.2mm để kim loại hàn điền đầy ngấu chân mối nối.
- Sơn chống rỉ mối hàn: Mài sạch xỉ hàn St2, quét dặm sơn chống rỉ gốc nước Protect và phủ tiếp 2 lớp sơn màu hoàn thiện đạt tổng độ dày màng khô 90 – 120 micron.
Thép Hương Đạt cung cấp giải pháp đồng bộ cho hệ thống đường ống áp lực:
- Cung cấp bầu giảm hàn đồng tâm, lệch tâm, tê, co, chén hàn đúc chuẩn ASME B16.9 đầy đủ CO/CQ.
- Phân phối ống thép mạ kẽm, ống thép đúc chính phẩm từ Hòa Phát, SeAH, Hengyang…
- Phân phối dung dịch tẩy dầu Protect Clean, sơn kim loại Protect Metallic và hỗ trợ gia công cắt ống CNC.
