Trong các hệ thống cấp lạnh công nghiệp, kho lạnh thủy hải sản quy mô lớn, nhà máy hóa chất và dây chuyền truyền dẫn khí hóa lỏng (LPG, LNG, Nitrogen lỏng), đường ống dẫn môi chất phải vận hành liên tục dưới điều kiện nhiệt độ âm sâu từ -45°C đến -196°C. Ở dải nhiệt độ âm này, đa số các loại thép carbon thông thường (như ASTM A106 Grade B hay ASTM A53) sẽ xuất hiện hiện tượng chuyển biến cơ lý từ dạng dẻo sang dạng giòn (Ductile-to-Brittle Transition). Sự suy giảm đột ngột độ dai va đập khiến vách ống rất dễ bị nứt vỡ giòn (Brittle fracture) dưới tác động của áp suất môi chất hoặc sự biến thiên nhiệt độ đột ngột.
Để giải quyết triệt để rủi ro phá hủy giòn trong môi trường nhiệt độ thấp, tiêu chuẩn ASTM A333 (Standard Specification for Seamless and Welded Steel Pipe for Low-Temperature Service) ra đời như một quy chuẩn kỹ thuật bắt buộc. Việc ứng dụng ống thép đúc đạt chuẩn ASTM A333 giúp đảm bảo tính an toàn vĩnh cửu cho các tuyến ống môi chất lạnh chịu áp lực cao.
1. Đặc tính cơ lý và thành phần hóa học của thép ống đúc ASTM A333
Khác với các dòng ống thép carbon thông thường, thép ASTM A333 được thiết kế đặc biệt với thành phần hợp kim tinh xảo cùng quy trình xử lý nhiệt luyện nghiêm ngặt nhằm tinh chỉnh kích thước hạt tinh thể kim loại.
Các mác thép phổ biến trong tiêu chuẩn ASTM A333
Tiêu chuẩn ASTM A333 bao gồm 9 cấp mác thép khác nhau (Grade 1 đến Grade 11), trong đó hai mác thép được sử dụng rộng rãi nhất trong công nghiệp bao gồm:
- ASTM A333 Grade 6: Là mác thép carbon-mangan phổ biến nhất, chuyên dùng cho các hệ thống đường ống vận hành ở nhiệt độ âm xuống tới -45°C (như hệ thống cấp đông Ammonia NH3, CO2, Chiller công nghiệp).
- ASTM A333 Grade 3: Là mác thép hợp kim chứa khoảng 3.5% Niken (Ni), có khả năng duy trì độ dẻo dai va đập ở mức nhiệt độ âm sâu xuống tới -101°C (thích hợp cho các tuyến ống dẫn khí Ethylene, Propane hóa lỏng).
Tác dụng của các nguyên tố hợp kim
- Hàm lượng Carbon (C) thấp (dưới 0.30%): Giúp duy trì độ dẻo dai cơ học, cải thiện vượt trội khả năng hàn gá tại công trường và ngăn ngừa nguy cơ nứt nóng/nứt giòn vùng ảnh hưởng nhiệt (HAZ).
- Mangan (Mn) và Silic (Si): Tăng cường giới hạn chảy và giới hạn bền kéo, đồng thời khử oxy hóa triệt để trong quá trình luyện phôi.
- Niken (Ni): Nguyên tố cốt lõi giúp dịch chuyển dải nhiệt độ chuyển biến dẻo-giòn xuống mức âm sâu, nâng cao độ bền va đập Charpy cho thớ thép.
- Khống chế siêu sạch Lưu huỳnh (S) và Phospho (P): Hàm lượng S và P được khống chế ở mức cực thấp (dưới 0.025%) để loại bỏ hoàn toàn các tạp chất ranh giới hạt gây giòn lạnh.
2. Thử nghiệm độ dai va đập Charpy V-Notch: Thước đo chất lượng
Điểm khác biệt lớn nhất giữa một cây ống đúc chịu nhiệt độ thấp ASTM A333 và các dòng ống thép đen thông thường nằm ở bài thử nghiệm không phá hủy bắt buộc từ nhà máy: Thử nghiệm va đập con lắc Charpy V-Notch (CVN).
- Quy trình kiểm định: Mỗi mẻ phôi thép ASTM A333 sau khi nắn thẳng và xử lý nhiệt (chuẩn hóa Normalizing hoặc Tôi và Ram Quenched & Tempered) đều được cắt mẫu thử có rãnh V. Mẫu thử này được làm lạnh sâu trong môi trường thử nghiệm (đạt -45°C đối với Grade 6) trước khi chịu tác động va đập của con lắc thử nghiệm.
- Yêu cầu đạt chuẩn: Mẫu thép phải hấp thụ một lượng năng lượng va đập tối thiểu (thường từ 18J đến 27J tùy quy cách) mà không bị đứt gãy giòn trực tiếp. Bài kiểm tra này đảm bảo đường ống khi lắp đặt thực tế trong các kho lạnh hay giàn lạnh công nghiệp hoàn toàn chịu được lực va đập cơ học hoặc sự gia tăng áp suất đột ngột mà không bị xé rách vách ống.
3. Ưu thế của cấu trúc đúc liền mạch (Seamless) trong môi trường âm sâu
Trong các hệ thống đường ống môi chất lạnh chịu áp lực cao, dạng ống đúc liền mạch luôn được các kỹ sư chỉ định thay cho ống thép hàn:
- Loại bỏ điểm yếu đường hàn dọc: Ống thép đúc được kéo rỗng từ phôi thép tròn đặc, cấu trúc kim loại đồng nhất 360 độ xung quanh chu vi thành ống. Điều này loại bỏ hoàn toàn nguy cơ tập trung ứng suất tại đường hàn dọc – vị trí vốn rất nhạy cảm với sự giòn lạnh và dễ bị nứt rạn nhất.
- Phân bổ ứng suất nén tròn đều: Giúp thành ống chịu được áp suất thử thủy tĩnh và áp suất vận hành biến thiên dồn dập trong quy trình xả đá (defrost) của hệ thống lạnh.
- Tương thích hoàn hảo với phụ kiện đúc: Khi thi công, ống đúc ASTM A333 được hàn đối đầu với hệ thống phụ kiện hàn đúc (như co hàn, tê hàn, côn giảm) và mặt bích rèn cùng tiêu chuẩn để tạo nên tuyến ống đồng nhất mác thép.
4. Ứng dụng thực tế của thép ống đúc ASTM A333 trong ngành lạnh và năng lượng
Nhờ khả năng vận hành bền bỉ ở dải nhiệt độ âm sâu, thép ống đúc ASTM A333 là vật liệu không thể thay thế trong các lĩnh vực:
Hệ thống kho lạnh công nghiệp và nhà máy cấp đông thủy hải sản
Các nhà máy chế biến thủy hải sản xuất khẩu sử dụng hệ thống làm lạnh trung tâm với môi chất Ammonia (NH3) hoặc CO2 ở nhiệt độ bay hơi từ -35°C đến -50°C. Đường ống ASTM A333 Grade 6 được dùng làm ống dẫn dịch lạnh, ống xả khí nóng và ống thu hồi hơi về bình tích áp.
Ngành công nghiệp khí hóa lỏng (LPG, LNG, Khí công nghiệp)
Trong các trạm chiết nạp và tuyến ống truyền dẫn khí hóa lỏng như Propane (-42°C), Ethane (-88°C), Ethylene (-103°C), đường ống đúc ASTM A333 (Grade 6 và Grade 3) bảo đảm an toàn cháy nổ tuyệt đối, ngăn ngừa rò rỉ khí gas ra môi trường.
Nhà máy lọc hóa dầu và phân bón hóa chất
Tại các cụm nhà máy lọc dầu, nhà máy đạm hóa chất (như Khí Điện Đạm Cà Mau, Lọc Dầu Dung Quất), các công đoạn tách khí bằng phương pháp chưng cất phân đoạn nhiệt độ thấp đòi hỏi hệ thống đường ống chịu được cả áp suất cao lẫn nhiệt độ âm sâu.
5. Quy trình thi công hàn gá và bảo dưỡng chống rỉ đường ống lạnh âm sâu
Việc thi công đường ống lạnh âm sâu đòi hỏi tay nghề thợ hàn cao cùng quy trình kiểm soát bề mặt cực kỳ khắt khe để tránh hiện tượng ăn mòn dưới lớp cách nhiệt (CUI):
Xử lý sạch màng dầu mỡ phôi trước khi hàn
Ống thép đúc ASTM A333 xuất xưởng luôn được phủ mỡ bảo quản chống rỉ. Nhiệt độ hồ quang khi hàn gá nếu gặp mỡ dầu sẽ cháy tạo bọt khí Hydro ngậm trong vũng hàn, gây ra lỗi rỗ khí và nứt ngầm chân mối hàn chịu áp.
- Thao tác: Thợ hàn sử dụng dung dịch tẩy dầu chuyên dụng lau sạch dải 5cm quanh đầu ống để làm sạch thép hoàn toàn trước khi vát mép gá đính.
Lựa chọn que hàn và xử lý chống rỉ mối hàn
- Vật liệu điền đầy: Bắt buộc sử dụng que hàn/dây hàn có chứa Niken tương thích (như que hàn E7018-1 hoặc E8018-C1) để mối hàn đạt độ dai va đập âm sâu tương đương phôi ống.

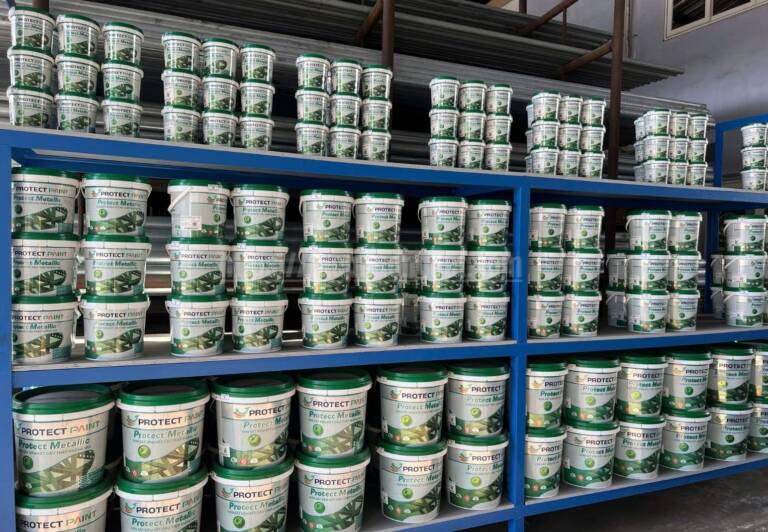

- Sơn bảo vệ mối hàn dưới lớp bảo ôn: Sau khi hàn và kiểm tra NDT, mài sạch xỉ hàn đạt chuẩn St2. Quét dặm ngay 1 lớp sơn chống rỉ bám dính cao Protect và phủ thêm lớp Sơn Kim Loại để tạo màng bảo vệ khô dày 90 – 120 micron trước khi bọc foam cách nhiệt PU. Việc này triệt tiêu hoàn toàn nguy cơ đọng sương gây rỉ mục vách ống từ bên trong lớp bảo ôn.
Giải pháp ống thép đúc ASTM A333 chịu lạnh chính phẩm từ Thép Hương Đạt
Đối với các công trình kho lạnh công nghiệp và trạm khí hóa lỏng, sự an toàn của tuyến ống chịu áp âm sâu phụ thuộc hoàn toàn vào tính minh bạch của chứng chỉ kiểm định chất lượng (MTR/MTC) và số Heat dập nổi trên thân ống.

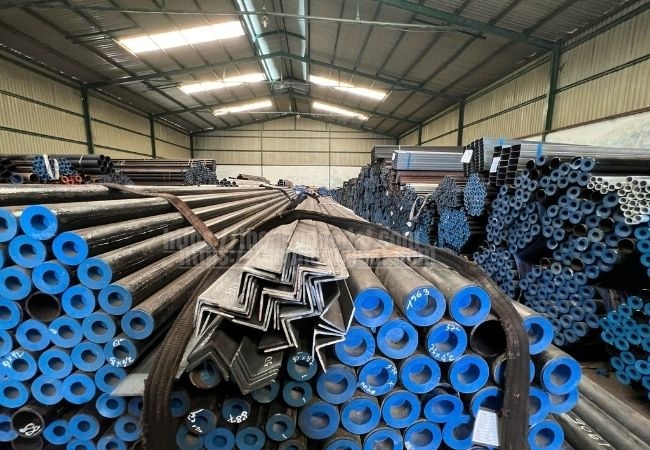

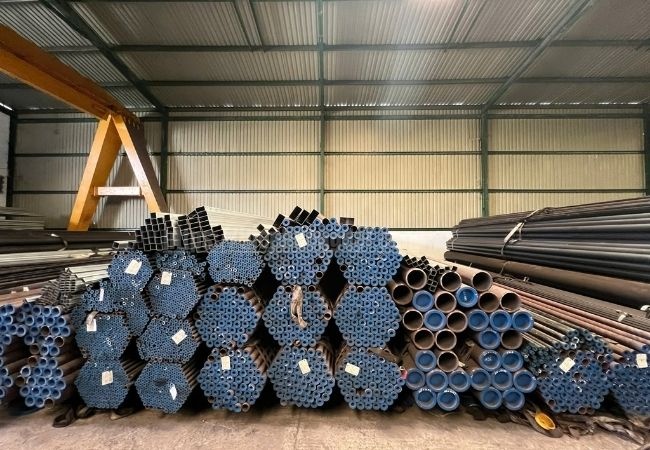

Thép Hương Đạt chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm ống thép đúc chịu nhiệt độ thấp ASTM A333 Grade 6 chính phẩm loại 1 từ các tập đoàn luyện kim uy tín toàn cầu như Hengyang, Xigang, Baotou, Panjin Steel Pipe…
Chúng tôi cam kết mang lại giải pháp vật tư chuẩn xác cho công trình cấp lạnh của bạn:
- Chứng từ CO/CQ minh bạch: 100% lô hàng bàn giao tại công trường đều trùng khớp số Heat dập nổi trên thân ống với chứng chỉ Mill Test Report gốc từ nhà máy, có kết quả thử nghiệm va đập Charpy V-Notch ở nhiệt độ âm đầy đủ.
- Quy cách đa dạng: Đầy đủ các kích thước từ DN15 đến DN600 với các cấp độ dày SCH40, SCH80, SCH160 có sẵn tại kho bãi.
- Dịch vụ hỗ trợ thi công: Hỗ trợ cắt ống thép dày chính xác theo chiều dài bản vẽ thiết kế, tiện ren CNC và vận chuyển an toàn bằng xe cẩu chuyên dụng tận chân công trình.
