Trong lĩnh vực phòng cháy chữa cháy (PCCC), mỗi thành phần đều có vai trò riêng biệt trong việc đảm bảo hiệu quả và độ tin cậy của toàn hệ thống. Bài viết này phân tích chuyên sâu về vị trí và chức năng đặc thù của ống thép đúc phi 16 (DN10, 3/8 inch) – một thành phần có kích thước nhỏ nhưng đóng vai trò quan trọng trong các hệ thống PCCC hiện đại.

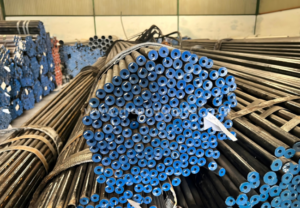

Đặc Tính Kỹ Thuật Và Ưu Điểm Cấu Trúc:
Ống thép đúc phi 16 sở hữu những đặc tính kỹ thuật nổi bật, phân biệt nó với các loại ống hàn thông thường:
– Cấu trúc liền mạch không đường hàn: Được sản xuất bằng quy trình đúc hoặc ép đùn, tạo nên cấu trúc kim loại đồng nhất, không có vùng ảnh hưởng nhiệt (HAZ) hoặc điểm yếu tại mối hàn.
– Khả năng chịu áp suất vượt trội: Ống thép đúc phi 16 thường có thể chịu áp suất làm việc từ 20-40 MPa (tùy theo chiều dày thành ống và mác thép), cao hơn đáng kể so với ống hàn cùng kích thước. Đặc tính này đặc biệt quan trọng trong các hệ thống PCCC hoạt động dưới áp suất cao.
– Độ bền cơ học và độ tin cậy cao: Với giới hạn chảy thông thường từ 240-420 MPa (tùy theo mác thép), ống thép đúc phi 16 duy trì tính toàn vẹn cấu trúc trong điều kiện làm việc khắc nghiệt, giảm thiểu nguy cơ rò rỉ và hư hỏng đột ngột.
– Khả năng chống ăn mòn: Khi được sản xuất từ các mác thép hợp kim thích hợp hoặc thép không gỉ, ống phi 16 có thể duy trì hoạt động ổn định trong môi trường ẩm ướt hoặc có tính ăn mòn.

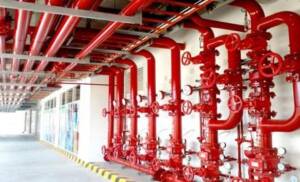

Ứng Dụng Chuyên Biệt Trong Hệ Thống PCCC:
1. Hệ Thống Đường Ống Đo Lường Và Giám Sát
Trong các hệ thống PCCC tiên tiến, việc giám sát thông số vận hành là yếu tố then chốt đảm bảo độ tin cậy và khả năng phản ứng kịp thời. Ống thép đúc phi 16 được ứng dụng làm:
– Đường ống kết nối thiết bị đo áp suất: Nối các đường ống chính với đồng hồ đo áp suất, công tắc áp suất và bộ chuyển đổi áp suất (pressure transducers) để giám sát liên tục hoặc định kỳ áp suất hệ thống.
– Đường ống lấy mẫu: Trong một số hệ thống phát hiện cháy sớm (VESDA, ASD), ống phi 16 có thể được sử dụng làm đường ống lấy mẫu khí tại các điểm quan trọng để phân tích.
– Đường ống truyền tín hiệu thủy lực: Kết nối giữa các thành phần điều khiển thủy lực trong hệ thống phức tạp.
2. Hệ Thống Điều Khiển Và Kích Hoạt
Hệ thống PCCC hiện đại thường sử dụng các cơ cấu điều khiển thủy lực hoặc khí nén để kích hoạt các thành phần chính. Ống thép đúc phi 16 đóng vai trò quan trọng trong:
– Đường ống điều khiển (Pilot lines): Vận chuyển tín hiệu áp suất để kích hoạt các van điều khiển chính trong hệ thống sprinkler hồng thủy (deluge), hệ thống pre-action, và hệ thống báo động bằng nước (water alarm).
– Đường ống kích hoạt van (Actuation lines): Truyền áp lực thủy lực hoặc khí nén để điều khiển hoạt động của các van chính, đặc biệt trong các hệ thống phức tạp như hệ thống sprinkler phân vùng.
– Mạng lưới điều khiển van từ xa: Trong các tòa nhà lớn hoặc khu công nghiệp, ống phi 16 được sử dụng để tạo mạng lưới điều khiển thủy lực cho phép vận hành từ xa các van chính.
3. Hệ Thống Chữa Cháy Đặc Biệt
Một số hệ thống chữa cháy chuyên dụng đòi hỏi đường ống có kích thước nhỏ nhưng khả năng chịu áp lực cao:
– Hệ thống phun sương nước áp lực cao (High-Pressure Water Mist): Hoạt động ở áp suất từ 7-20 MPa, sử dụng mạng lưới đường ống nhỏ để phân phối nước đến các đầu phun đặc biệt, tạo ra các hạt sương siêu mịn (10-100 micron) có hiệu quả dập lửa cao. Ống thép đúc phi 16 đáp ứng yêu cầu về khả năng chịu áp lực và độ tin cậy của hệ thống này.
– Hệ thống chữa cháy khí cục bộ: Trong các ứng dụng bảo vệ thiết bị điện tử, tủ điện hoặc không gian nhỏ đặc biệt, ống phi 16 có thể được sử dụng làm đường ống phân phối khí chữa cháy (CO₂, FM-200, Novec 1230) cho các khu vực có diện tích giới hạn.
– Hệ thống phun bọt chữa cháy áp lực cao: Tại một số khu vực đặc biệt trong công nghiệp dầu khí, ống phi 16 có thể được sử dụng cho các đường ống điều khiển và phụ trợ trong hệ thống phun bọt.
4. Ứng Dụng Phụ Trợ Và Bảo Trì
Ngoài các chức năng chính, ống thép đúc phi 16 còn được sử dụng trong:
– Đường ống xả và thoát nước (Drain lines): Cho phép xả nước từ các điểm thấp trong hệ thống để bảo trì hoặc trong trường hợp khẩn cấp.
– Đường ống kiểm tra (Test lines): Sử dụng trong các điểm kiểm tra và thử nghiệm định kỳ của hệ thống, đặc biệt là các điểm kiểm tra dòng chảy (flow test ports).
– Đường ống cân bằng áp suất: Trong một số thiết kế van phức tạp, ống phi 16 được sử dụng để cân bằng áp suất giữa các buồng của van điều khiển.
Yêu Cầu Kỹ Thuật Và Tiêu Chuẩn Áp Dụng:
Việc sử dụng ống thép đúc phi 16 trong hệ thống PCCC phải tuân thủ các yêu cầu kỹ thuật nghiêm ngặt:
1. Tiêu chuẩn vật liệu:
– ASTM A106 Grade B: Cho ứng dụng đường ống áp lực cao thông thường
– ASTM A312 (thép không gỉ): Cho môi trường ăn mòn hoặc yêu cầu độ bền cao
– ASTM A53 Grade B: Cho các ứng dụng thông thường với áp suất vừa phải
2. Độ dày thành ống:
– Schedule 40 (2,31mm): Cho hầu hết các ứng dụng thông thường
– Schedule 80 (3,20mm): Cho các ứng dụng áp suất cao hoặc yêu cầu độ bền cơ học lớn
– Schedule 160 (4,78mm): Cho các ứng dụng đặc biệt với áp suất cực cao
3. Yêu cầu lắp đặt:
– Sử dụng phương pháp nối ren hoặc khớp nối cơ khí đặc biệt được chứng nhận cho PCCC
– Đảm bảo độ dốc thích hợp cho đường ống xả và thoát nước (tối thiểu 2%)
– Tuân thủ bán kính uốn tối thiểu (thường là 5 lần đường kính ống) để tránh làm giảm khả năng chịu áp
4. Tiêu chuẩn áp dụng:
– NFPA 13: Tiêu chuẩn cho hệ thống sprinkler
– NFPA 14: Tiêu chuẩn cho hệ thống ống đứng và vòi chữa cháy
– NFPA 750: Tiêu chuẩn cho hệ thống phun sương nước
– NFPA 2001: Tiêu chuẩn cho hệ thống chữa cháy khí sạch
– TCVN 7336: Tiêu chuẩn Việt Nam về phòng cháy chữa cháy
Những Lưu Ý Quan Trọng Trong Thiết Kế Và Ứng Dụng:
1. Giới hạn lưu lượng: Ống phi 16 có khả năng vận chuyển lưu lượng tối đa khoảng 15-20 lít/phút ở vận tốc dòng chảy tối ưu. Điều này giới hạn ứng dụng của nó trong các hệ thống yêu cầu lưu lượng lớn.
2. Tính toán thủy lực: Cần tính toán cẩn thận tổn thất áp suất do ma sát trong ống phi 16, đặc biệt là khi chiều dài đường ống lớn hoặc có nhiều khớp nối và góc cong.
3. Bảo vệ chống ăn mòn: Trong môi trường ẩm ướt hoặc có tính ăn mòn, cần áp dụng các biện pháp bảo vệ như mạ kẽm, sơn epoxy hoặc sử dụng thép không gỉ.
4. Tương thích vật liệu: Đảm bảo tính tương thích giữa vật liệu ống và chất lỏng/khí vận chuyển, đặc biệt là trong các hệ thống sử dụng hóa chất chữa cháy đặc biệt.
5. Tuân thủ nghiêm ngặt thiết kế: Không tự ý thay đổi kích thước ống so với thiết kế đã được phê duyệt, đặc biệt là trong các hệ thống đã được tính toán thủy lực chi tiết.
Ống thép đúc phi 16 đóng vai trò quan trọng trong các ứng dụng PCCC chuyên biệt, đặc biệt là trong các hệ thống đo lường, điều khiển và các hệ thống chữa cháy đặc thù yêu cầu khả năng chịu áp lực cao. Mặc dù kích thước nhỏ, nhưng vai trò của loại ống này không thể bị đánh giá thấp trong việc đảm bảo độ tin cậy và hiệu quả của toàn hệ thống PCCC.
