Hướng dẫn lắp đặt co hàn đúng kỹ thuật là một bước quan trọng trong thi công hệ thống đường ống công nghiệp. Co hàn là phụ kiện được sử dụng phổ biến để chuyển hướng dòng chảy và tạo nên các góc nối chắc chắn. Để đảm bảo mối hàn bền vững, chịu được áp lực và không rò rỉ, việc lắp đặt co hàn cần tuân thủ đúng quy trình kỹ thuật và tiêu chuẩn an toàn.

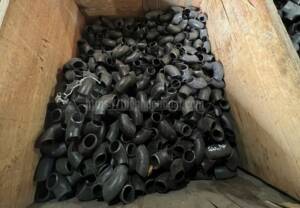

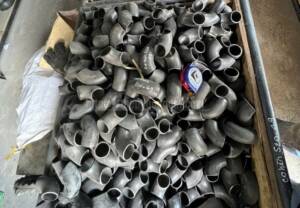

Co hàn (Elbow) là loại phụ kiện dùng để đổi hướng dòng chảy trong hệ thống ống dẫn, phổ biến với các góc như 45 độ, 90 độ và 180 độ. Co hàn được hàn trực tiếp vào đường ống, tạo thành mối nối liền mạch, chịu được áp lực và nhiệt độ cao, thường được sử dụng trong ngành dầu khí, cấp thoát nước, hóa chất và năng lượng.
Chuẩn bị trước khi lắp đặt
Trước khi tiến hành lắp đặt co hàn, cần chuẩn bị các bước sau:
- Kiểm tra sản phẩm: Đảm bảo co hàn không bị nứt, móp méo, rỉ sét hoặc sai lệch kích thước.
- Làm sạch bề mặt hàn: Tẩy sạch dầu mỡ, bụi bẩn và gỉ sét tại các vị trí chuẩn bị hàn.
- Đo đạc và định vị: Đánh dấu chính xác vị trí cần nối, đảm bảo đúng góc độ và chiều dài lắp đặt theo thiết kế.
Quy trình lắp đặt co hàn đúng kỹ thuật
Bước 1: Cắt và gia công đầu ống
Dùng máy cắt ống chuyên dụng để cắt đầu ống sao cho bề mặt phẳng, vuông góc với trục ống. Sau đó, vát mép đầu ống tạo góc hàn (vát hình chữ V hoặc chữ U) phù hợp với độ dày thành ống và tiêu chuẩn mối hàn.
Bước 2: Căn chỉnh vị trí và gá đặt co hàn
Đặt co hàn vào đúng vị trí cần nối. Sử dụng thước đo góc và thiết bị định tâm để căn chỉnh chính xác hướng nối. Gá tạm co hàn bằng các điểm hàn đính (tack weld) để giữ vị trí trong quá trình hàn chính.
Bước 3: Tiến hành hàn mối nối
Tiến hành hàn bằng phương pháp hàn hồ quang tay (SMAW) hoặc hàn TIG/MIG tùy theo yêu cầu kỹ thuật và vật liệu ống.
- Hàn theo nhiều lớp nếu ống có độ dày lớn.
- Kiểm tra đường hàn sau mỗi lớp để phát hiện lỗi hàn sớm.
- Đảm bảo mối hàn ngấu đều, không rỗ khí, nứt hoặc khuyết tật.
Bước 4: Kiểm tra sau hàn
Sau khi hàn xong, tiến hành kiểm tra mối hàn bằng các phương pháp:
- Kiểm tra bằng mắt thường (VT): Quan sát bề mặt mối hàn.
- Kiểm tra không phá hủy (NDT): Siêu âm (UT), chụp X-quang (RT) hoặc thẩm thấu màu (PT) tùy vào yêu cầu dự án.
- Kiểm tra áp lực (Hydrostatic/Pneumatic test): Đảm bảo hệ thống không rò rỉ trước khi đưa vào sử dụng.
Bước 5: Làm sạch và hoàn thiện
Làm sạch lại bề mặt mối hàn, phủ lớp chống gỉ hoặc sơn bảo vệ nếu cần thiết. Đảm bảo bề mặt sạch sẽ, an toàn trước khi lắp đặt đoạn tiếp theo của hệ thống.
Lưu ý quan trọng khi lắp đặt co hàn
- Luôn sử dụng co hàn đúng tiêu chuẩn và chủng loại theo bản vẽ thiết kế.
- Không hàn khi bề mặt có nước, dầu mỡ hoặc chất bẩn.
- Không thay đổi vị trí co hàn sau khi đã hàn đính.
- Tuân thủ nghiêm ngặt quy trình an toàn lao động trong quá trình hàn.
